一、產品概述

       1.1  常規用途
       為了滿足變壓器鐵芯電流的測量需要，本公司研制了一款抗干擾變壓器鐵芯接地電流測試儀產品。本儀器采用全新數字電路，具有高效率、體積小、重量輕等特點。專用電流鉗選用最新CT雙層磁性屏蔽技術及零輸入阻抗電流測量技術，幾乎不受外界磁場及電場干擾的影響，確保了采集測量的高精度、高穩定性和高可靠性。手持式主機由ARM處理器控制，自動完成自檢、數據處理、波形顯示等功能。

      變壓器是電力系統中最重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，最大電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。

      本儀器適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試，能及時地快速發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具，同時也可適用于通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域線路或設備的電流、諧波、漏電流測試。

       1.2  安全事項
      ★本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
      ★使用本儀器前一定要認真閱讀本手冊。
      ★儀器的操作者應具備一般電氣設備或儀器的使用常識。
      ★本儀表屬高精密儀表，應避免劇烈振動。
      ★對本儀器的維修、維護和調試應由專業人員進行。
      ★在測試過程中，禁止拆卸和移動測試夾。

       1.3  依據標準

       WXCE-10A 變壓器鐵芯接地電流測試儀依據的相關標準如下表所示：

      二、產品信息
      2.1  突出優勢

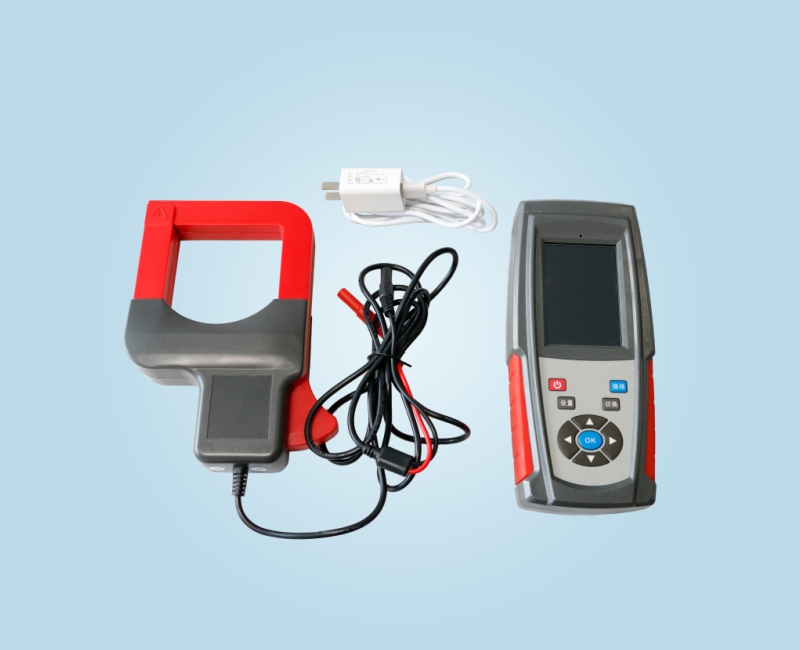

      ?本儀器由手持式主機和專用電流鉗組成。
      ?適用于變電站、發電廠測量變壓器鐵芯接地電流、諧波、間諧波、總諧波率、漏電流、頻率、波形等。
      ?采用3.5寸彩色液晶屏，能實時顯示被測電流的大小及波形，中文圖形界面，操作直觀。
      ?專用電流鉗選用特殊合金，雙層磁性屏蔽技術，外界磁場影響小，抗干擾能力強，確保常年無間斷測量的高精度、高穩定性、高可靠性。
      ?非接觸測量，不必?cái)嚅_(kāi)被測線路，安全快速。
      ?整機采用32位高速DSP和FFT變換、數字濾波等技術，抗干擾能力極強，確保數據準確可靠。
      ?內置大容量鋰電池，可設置自動關機時間和自定義編輯試品編號，方便現場使用，正常工況可連續工作8小時以上。
      ?測試程序簡單高效，儀器自動測量，波形顯示。
      ?菜單簡單友好，顯示數據圖表清晰易讀，陽光下可清晰顯示。
      ?儀器帶有萬年歷、數據存儲高達104組，關機不丟失數據。

       2.2 技術指標
